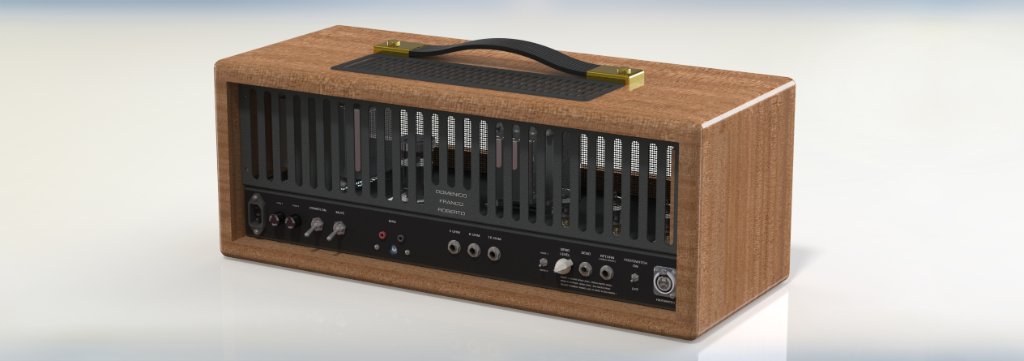

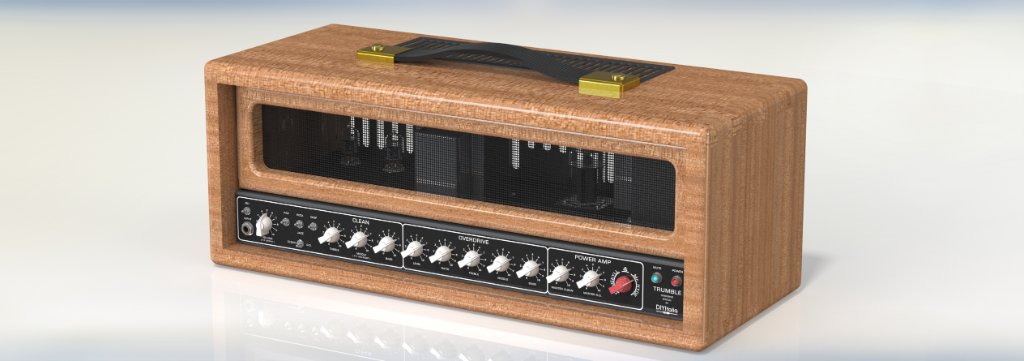

Per quanto riguarda recuperare spazio per il PS, senza allungare lo chassis rispetto quanto disegnato da Domenico Una possibile soluzione potrebbe essere di mettere sul Top dello chassis, vicino al TA un box (tipo i box per i cap di certi fender) dove si potrebbe confinare l'HT AC mettendo lì il/ i...

Ciao Roberto Per quanto riguarda la tua domanda Domenico mi chiedi 400 e 200 V (DC se non ho capito male) con 120/130mA di corrente per un calcolo da fare con wintrasfo ma Roberto nell' ultimo post parla di 460 e 260 V DC con 200mA Credo sia meglio che decidiate prima di avviare wintrasfo Franco Si...

Bisogna avere almeno 15V fra il picco minimo del ripple in ingresso, ed il nuovo Maida. Essendo tutto in itinere, si può salire un po' con l'alternata in ingresso. Non andrei oltre 2u2 per questione di ingombri e costi, utilizzando i condensatori a film. Tieni presente che è un circuito nato anche ...

@ Domenico Per fare I calcoli con wintrasfo ho bisogno di sapere quali sono le due tensioni AC sulle quali volete lavorare (per la B+ e le G2) e la corrente massima Franco Non avendo più il problema dei cap, sceglierei l'opzione "finale più sensibile". Quindi rimarrei 400v circa e 200v circa per la...

Ciao Dom, togli C17 e C18 dalla tua simulazione. Ciao. Mi stai dicendo che possiamo eliminare il primo cap di filtro con l'impiego del maida? Su c18, in effetti, avevo qualche dubbio e speravo mi dicessi di toglierlo. Ma se possiamo eliminare anche il primo cap di filtro, comincio a vedere una boar...

Allora, per il momento sono riuscito a testarlo solo così: screenshot.3.png screenshot.2.png ...E fa spavento! il ripple è di circa 40uV! Verde = voltaggio dopo ponte diodi e primo cap di filtro Blu = voltaggio in uscita del Maida nuova versione ( con soft start quindi ) Rosso = corrente del condens...

Non so come dirlo, ma di nuovo no. La g2 é a 230 V, non a 40. Tranquillo Robi. Dopo la quinta volta me lo ricorderò! :face_green: ...Forse mi sono scordato un pò di cose e me le devo andare a rivedere. Quindi staremmo con 230 su 35mA = 8W. "SE" andiamo a massima potenza! Quindi non basta una resist...

Secondo me bisogna decidere che impronta dare al progetto: prima vogliamo abbassare l’alimentazione per facilitare il progetto avendo condensatori da 450V, e poi vogliamo mettere due Maida in alimentazione ed i filamenti in DC. Allora: l'ipotesi di un solo secondario di anodica/maida/vvr per g2, la...

No, non si calcola così. Guardi a che tensione arriva l'anodo e da lì scendi in verticale e guardi la corrente di g2. Ma anche sulla retta di carico, siamo in ambito chitarristico, la retta di carico è variabilissima e durante i palm mute la corrente su g2 sarà massima. Bisogna tenere conto di quel...

É proprio guardando il grafico che parlavo di 50mA di picco, di cui comunque bisogna tenere conto (anche se lasceremo un po' di libertà). Se ti riferisci all'incrocio della vg=0 con l'andamento della G2 in corrente ed in tensione, non dobbiamo considerare il punto che ho evidenziato con la freccia ...

Ok. Quindi potremmo ipotizzare un 360v con g2 a 250v e vedere come va con 2k di impedenza e feedback?
Vedo di mettermici stasera se posso.

L'opzione maida generale è Vvr derivato non mi dispiace affatto.
Dovrebbe essere meglio del classico giratore?

La g2 si brucia molto prima che possa intervenire un fusibile al catodo: il fusibile non interverrebbe prima dei 250 mA (cioè oltre il doppio della corrente a riposo più i picchi delle g2). Il vantaggio che vedo nell'invertire i due circuiti, è che avremmo una tensione senza ripple su tutto il circ...

Visto che il TA sarebbe meglio farselo fare (per i motivi che credo di aver già chiarito) perché non restare sui due secondari in stile Hiwatt che qualche problema lo risolvono ? ..... non si potrebbe mettere un Mayda solo sulle G2 ed un Gyrator normale che è più semplice e molto più piccolo per l'...

Non si é fatto così perché il maida io lo avevo pensato di mettere come riduttore di tensione dell'anodica principale per la griglia. Tornando al "pericolo possibile" suggerito da Franco, credo che potrebbe essere possibile porre rimedio ( nel caso si dovesse bruciare il mosfet) mettendo un appropri...

Grazie per la condivisione Robi. Appena posso lo simulo e vedo i risultati. Si, stiamo ancora con un nodo sdoppiato dall'anodica principale. Era una soluzione per semplificare le cose. Per quanto riguarda le simulazioni, la tensione la ho portata a 380 da 420v. Mi pareva abbastanza, ma possiamo prov...
