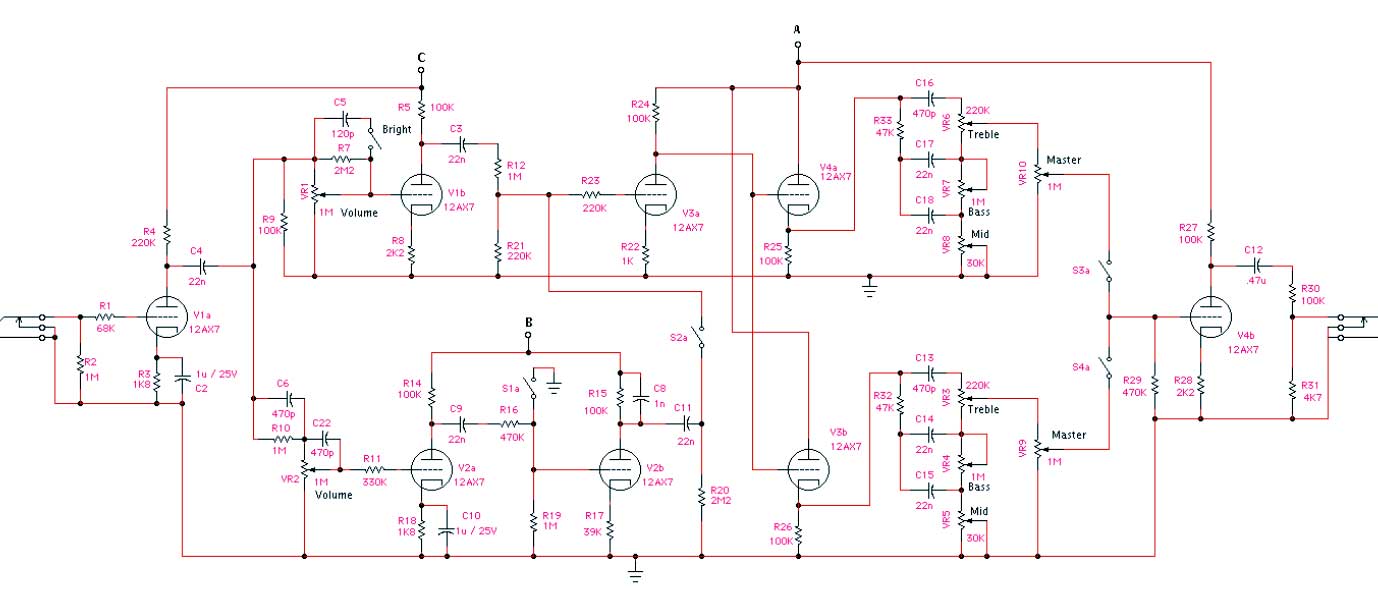

Guarda le capacità nello schema che ho postato, sono 1 e 2,2 uF.
Il condensatore è proprio quello, o in alternativa i Panasonic ECW-FD2J105J e ECW-FA2J225J che costano 0,9 e 1,4 € rispettivamente su Mouser.

L'altro vantaggio che vedo è la soluzione della questione condensatori:
https://www.tubetown.net/ttstore/en/scr ... v-mkp.html

La g2 si brucia molto prima che possa intervenire un fusibile al catodo: il fusibile non interverrebbe prima dei 250 mA (cioè oltre il doppio della corrente a riposo più i picchi delle g2). Il vantaggio che vedo nell'invertire i due circuiti, è che avremmo una tensione senza ripple su tutto il circu...

Ciao, con 32Vpp in ingresso e 180mA in uscita si hanno 80 uVpp residui. Questo in un mondo ipotetico, in quello reale e non su una pcb ottimizzata, sarà più elevato.

Come mai non si era fatto il Maida su tutto e poi derivato le g2 da lì?

Vero è che parliamo di correnti irrisorie e quindi le probabilità che il mosfet si bruci e vada in corto sono realmente minime, talmente basse che probabilmente non ha senso preoccuparsene Basse correnti moltiplicate per alte tensioni possono significare parecchi watt da dissipare: https://i0.wp.co...

Kagliostro ha scritto: ↑

ieri, 21:50

C'è un piccolo demerito nell'usare per le G2 una tensione di 230V derivata dall'anodica di 380V usando un limitatore a mosfet

Io ero rimasto al primo nodo sdoppiato per avere in tutta semplicità l'alimentazione di g2 e non avere problemi con la tensione di alimentazione dei condensatori.

T.U. con 2k: Sempre 380V / 86mA ( 91mA totali ) come punto di lavoro Ciao, cambiando retta di carico deve cambiare anche la tensione di alimentazione per massimizzare le prestazioni. Per questo parlavo di tensioni inferiori qualche post fa. Inoltre stai facendo le simulazioni senza feedback locale,...

Ciao, ecco cosa vi stavo dicendo stamattina: è una versione sviluppata dal Maida per avere una rampa di tensione all'avvio, ed una reiezione migliore del ripple utilizzando quanto è oggi disponibile. Lo schema che allego è una versione antecedente a quanto viene commercializzato qui: https://neuroch...

Ciao,

appena ho un attimo vi disegno lo schema per il gyrator.
A me l’odea del nuovo thread non piace, si perde tutto il senso del lavoro fatto. I link ai post salienti inseriti nel primo post mi sembra più logico.

Ciao Franco, hai sollevato un punto ragionevolissimo e non vedo nessun problema a rivalutare il punto di lavoro. Verificherei solo quali impedenze abbia Hammond in quel range di potenza, perché potrebbe esserci chi ha già un trasformatore a casa e vuole riutilizzarlo, o magari preferisce un prodotto...

Ciao Dom, R25 non si calcola sul triplo della corrente nominale. Quando hai R25 non hai la corrente delle valvole, hai la corrente di carica dei condensatori (se lavori solo sull’anodica, altrimenti se lavori sul primario hai anche i filamenti). Usiamo la NTC proprio per limitare quel picco lì, non ...

Ciao Franco, non credo ci voglia molto.
Penso batteremo sui 360-380V con un carico di 2k invece di 3k.

Kagliostro ha scritto: ↑

22/05/2024, 23:24

ho una piccola scorta di condensatori di varie capacità ma al massimo sono da 450V, quindi, per superare tale tensione in ogni caso dovrei metterne due in serie

Si può anche decidere di usare un carico più "ripido" per la finale, e lavorare a tensione inferiore.

Beh si. Forse non mi ero spiegato proprio bene. Intendevo proprio la resistenza che deve avere il componente con una temperatura di 25 gradi. Ciao, non è così. La funzione dell'NTC è avere alta resistenza a freddo e bassa resistenza a regime. Non puoi calcolare la resistenza a freddo come se dovess...

Chissà, magari senza andare a scomodare un relè, si potrebbe fare con un componente allo stato Solido ? Sui nostri ampli non c’é bisogno di bypassarli, l’impedenza di alimentazione non é un problema. Con 400V di anodica resterei comunque sui 500V di condensatori per sicurezza. Fra l’altro spero di ...
