12AX7 + EF86 + 5881 (Basato su Electar Tube 10)

Messaggio da Kagliostro » 28/01/2019, 17:50

Un amico di un forum americano ha realizzato un'interessante amplino SE usando come base un Electar Tube 10

il progettino è corredato da un'ottima documentazione con tanto di schema - layout e dima di foratura per la board

ho pensato che magari a qualcuno poteva interessare

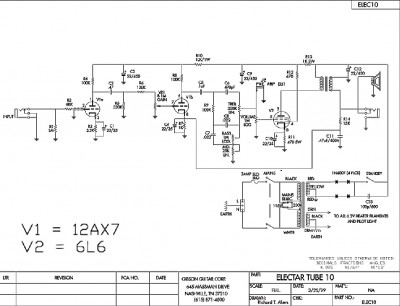

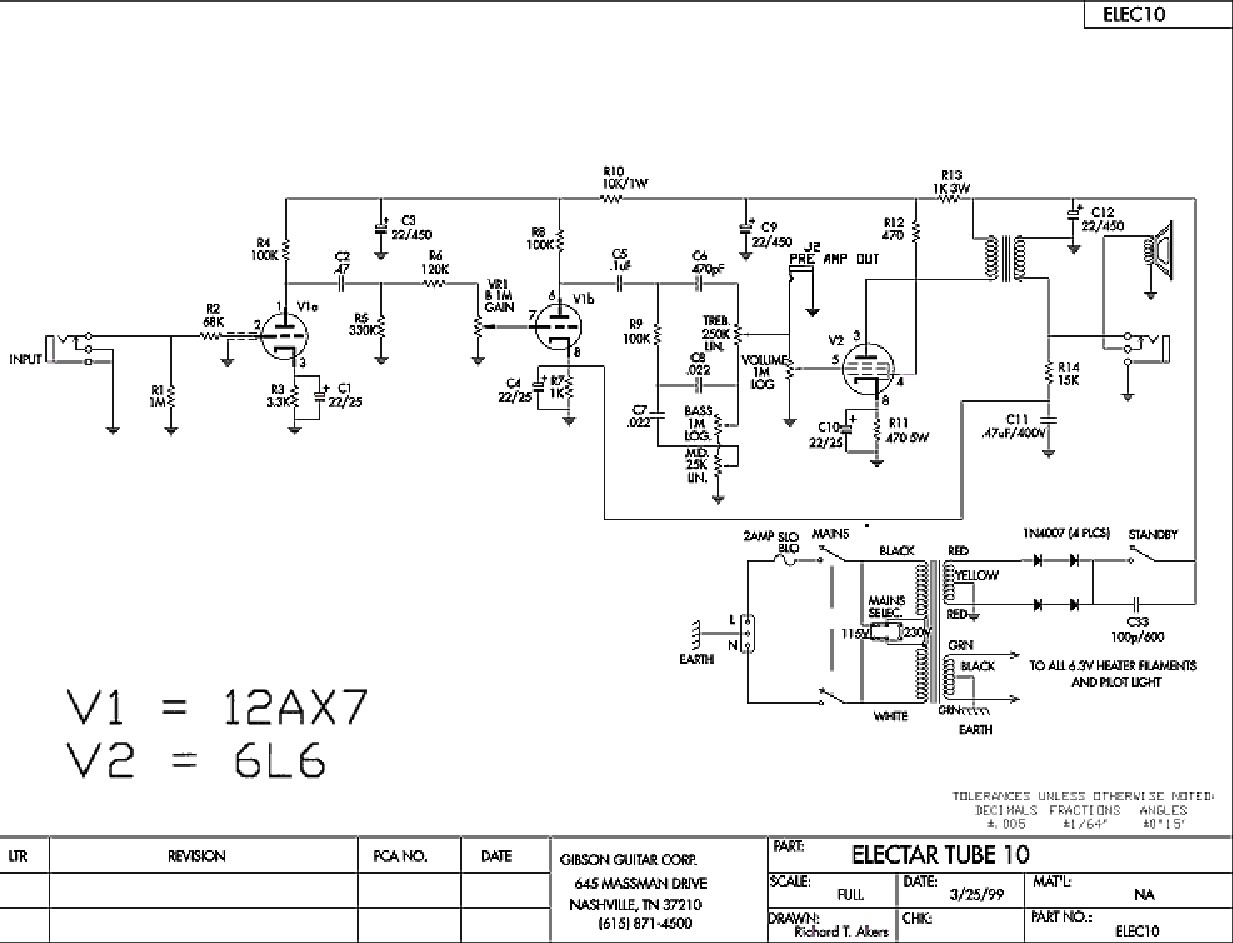

schema originale
Electar tube 10 (original scheme).jpg

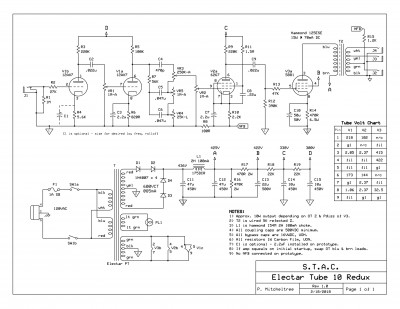

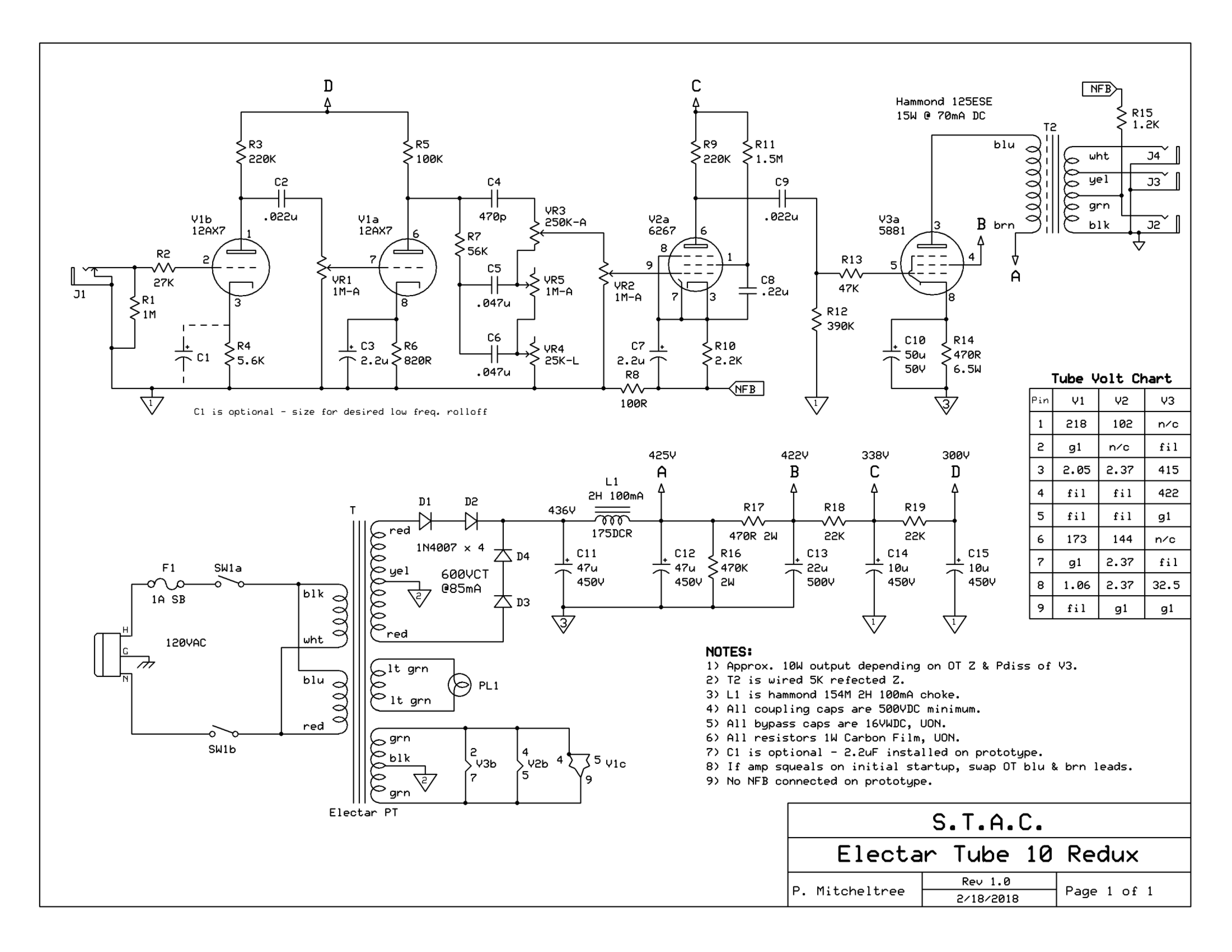

schema modificato
Electar-Redux_rev1.0a scheme.jpg
di seguito i link al thread ed ai file

http://el34world.com/Forum/index.php?topic=24232.0

https://www.dropbox.com/sh/5lr8zbaelj1s ... TLgva?dl=0

http://el34world.com/Forum/index.php?ac ... tach=74941

http://el34world.com/Forum/index.php?ac ... tach=74942

http://el34world.com/Forum/index.php?ac ... tach=74949

lo schema è disponibile anche in formato .sch (apribile e modificabile con Jschem che è un programmino free - vedere link http://jschem.bplaced.net/)

---
Electar-Redux_rev1.0a .pdf
(637.03 KiB) Scaricato 155 volte
:bye1: :bye1:

K
