Re: LTspice e valvole

Messaggio da Dom » 06/01/2021, 19:19

Il "programma" / schema:

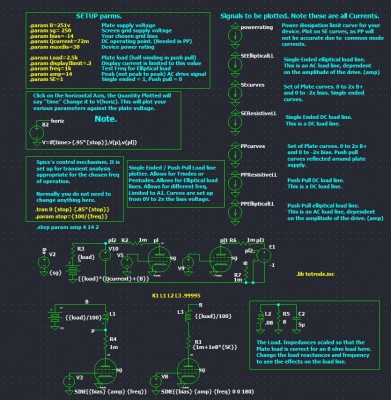

Prova 6l6gc - SE - schematic.jpg

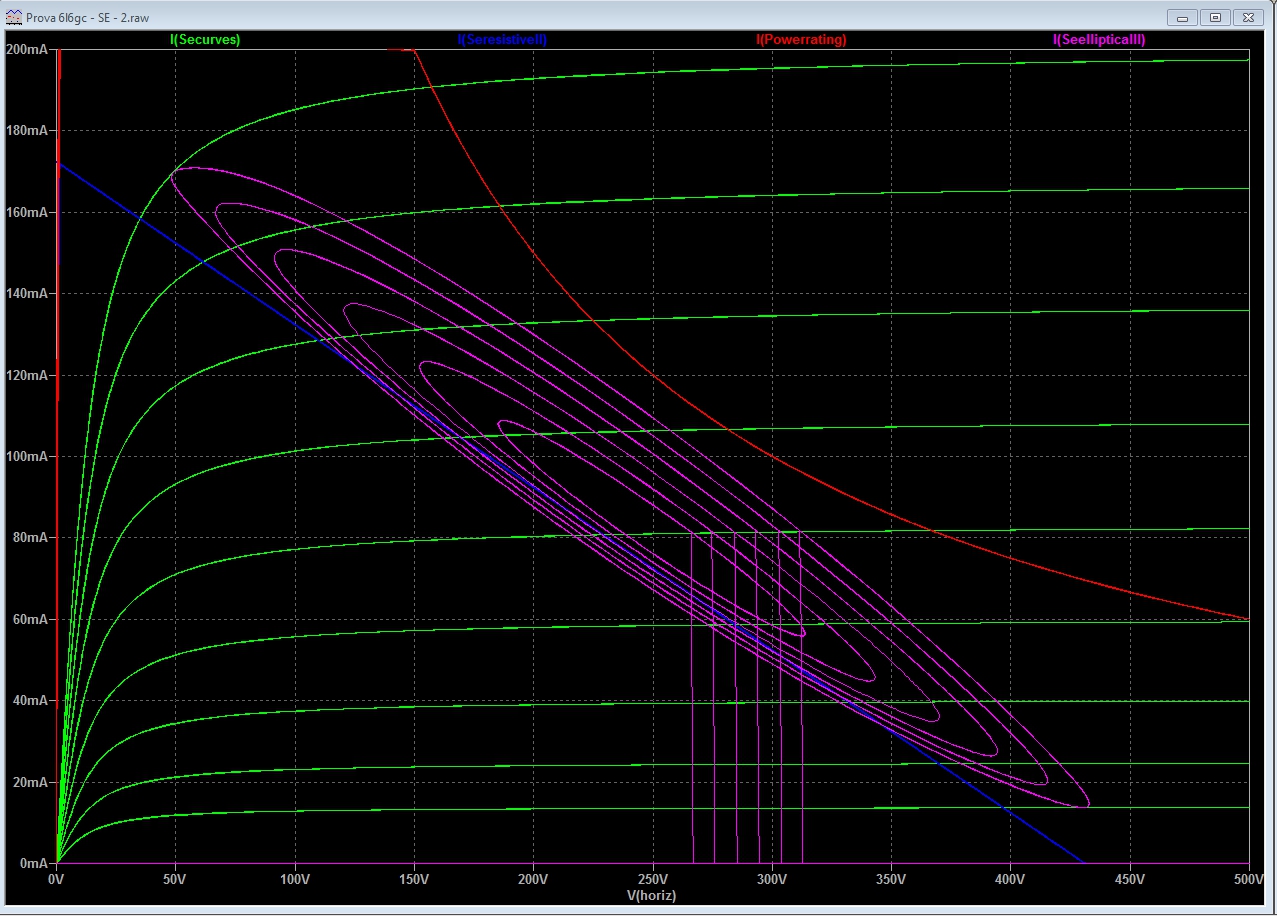

Altre 2 simulazioni di S.E. con un'altra configurazione sempre presa dal datasheet:

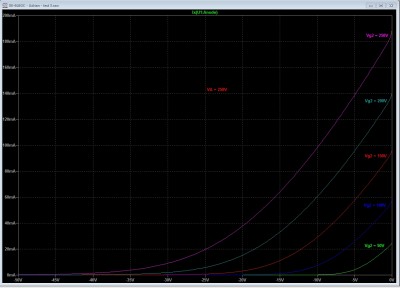

Prova 6l6gc - SE - plot 3.jpg

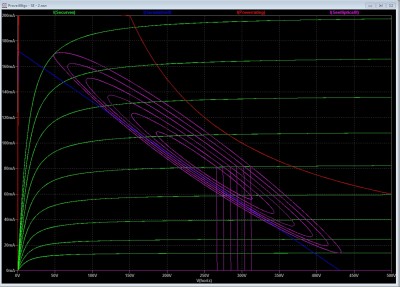

Prova 6l6gc - SE - plot 4.jpg

Avatar utente
Dom
Braccio destro di Roger Mayer
Braccio destro di Roger Mayer
Messaggi: 1626
Iscritto il: 07/09/2013, 15:38
Località: Abruzzo (Te)

Re: LTspice e valvole

Messaggio da Dom » 06/01/2021, 19:31

Il tizio che ha sviluppato e reso pubblico lo schema, è davvero molto bravo.

In pratica dallo schema è possibile simulare:

1 - Curve caratteristiche
2 - Curva di dissipazione massima
3 - Retta di carico DC
4 - Retta di carico AC - ellittica

Sia in Pushpull che in Single Ended!

5 - Analisi in frequenza di un segnale in AC all'ingresso e di conseguenza tutte le misure possibili in uscita, come per esempio la distorsione armonica.
6 - Simulazioni anche in Ultralineare

Posto gli schemi:
eliptical load lines3.asc
(9.61 KiB) Scaricato 111 volte
eliptical load lines3ul.asc
(11.46 KiB) Scaricato 102 volte
La libreria non riesco a postarla, ma invito chiunque voglia provare questi test a farlo con le proprie librerie oltre a quelle che si trovano cmq anche nel sito da dove ho preso lo schema.

Avatar utente
Dom
Braccio destro di Roger Mayer
Braccio destro di Roger Mayer
Messaggi: 1626
Iscritto il: 07/09/2013, 15:38
Località: Abruzzo (Te)

Re: LTspice e valvole

Messaggio da Dom » 06/01/2021, 19:37

Sto continuando a fare una barca di test sui modelli delle valvole. Alcuni esempi di un test di una 6L6GC:

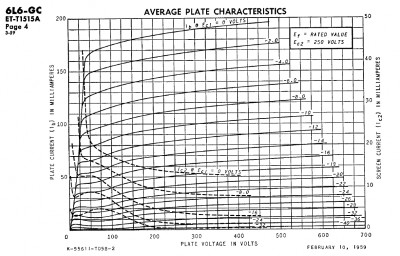

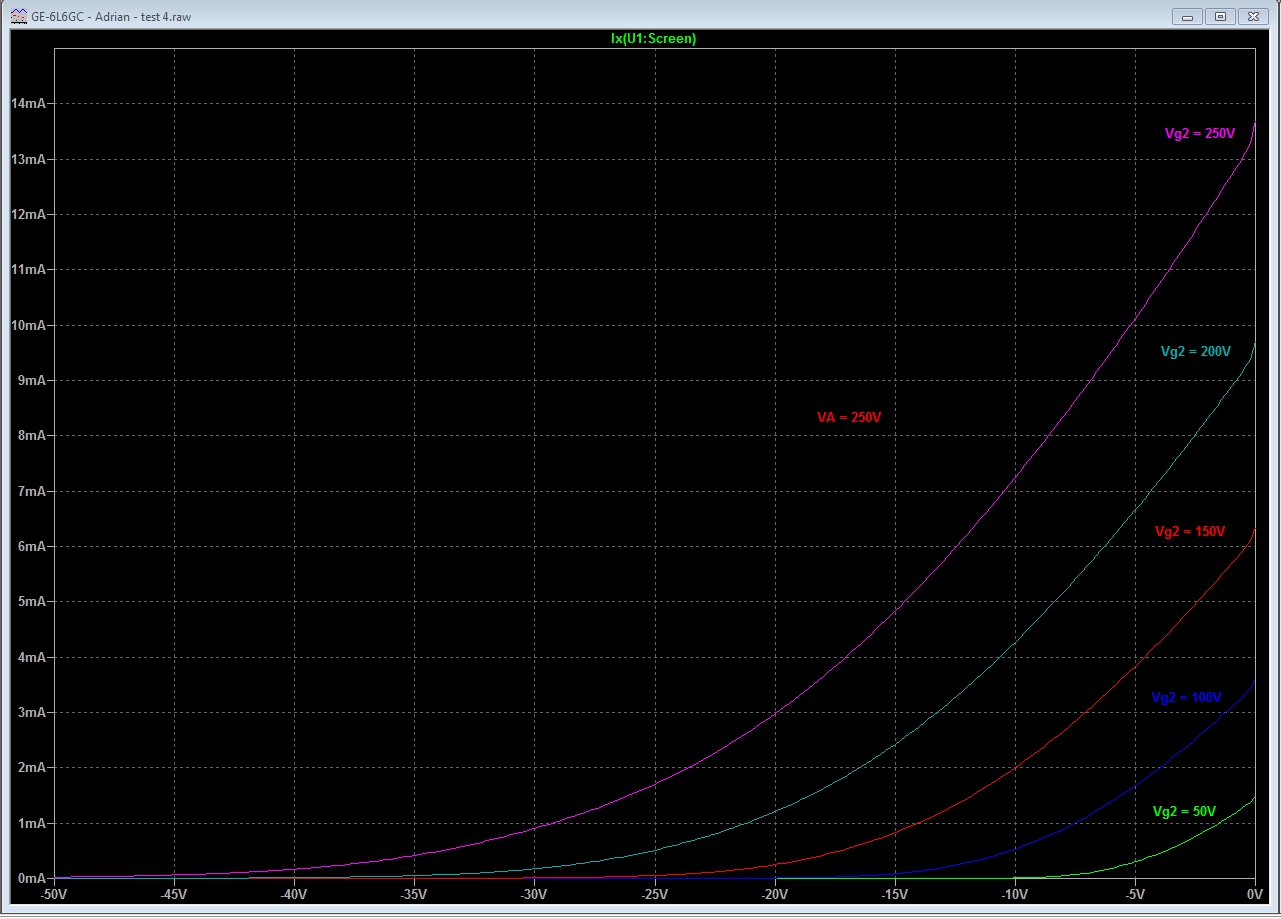

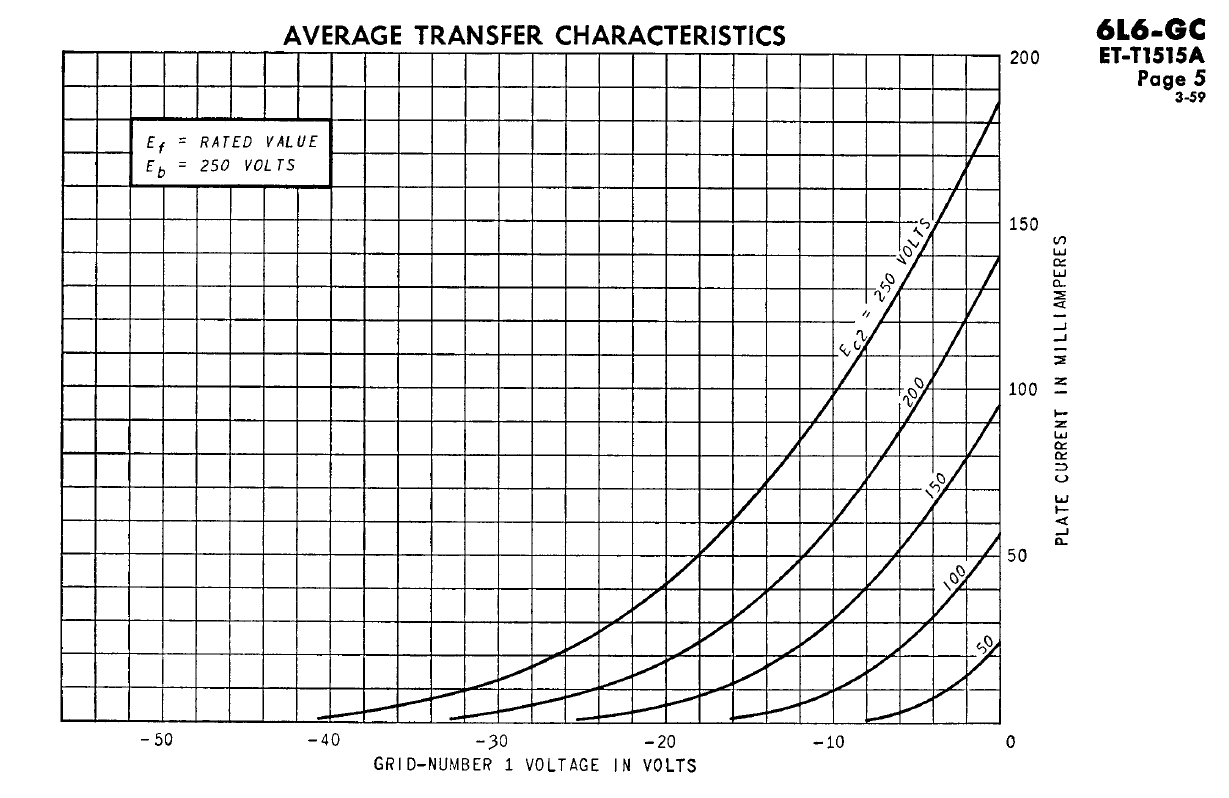

6L6GC - VG2_250V_datasheet.jpg

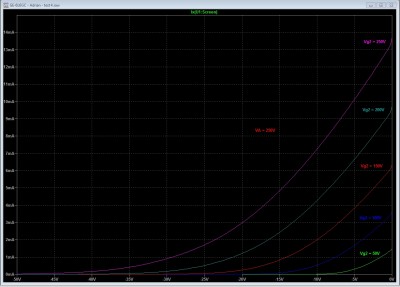

6L6GC - VG2_250V_spice.jpg

Se sovrapponete le immagini modificando la trasparenza con un software tipo photoshop o altro, noterete che le curve sono davvero molto attendibili.

Avatar utente
Dom
Braccio destro di Roger Mayer
Braccio destro di Roger Mayer
Messaggi: 1626
Iscritto il: 07/09/2013, 15:38
Località: Abruzzo (Te)

Re: LTspice e valvole

Messaggio da Dom » 06/01/2021, 19:38

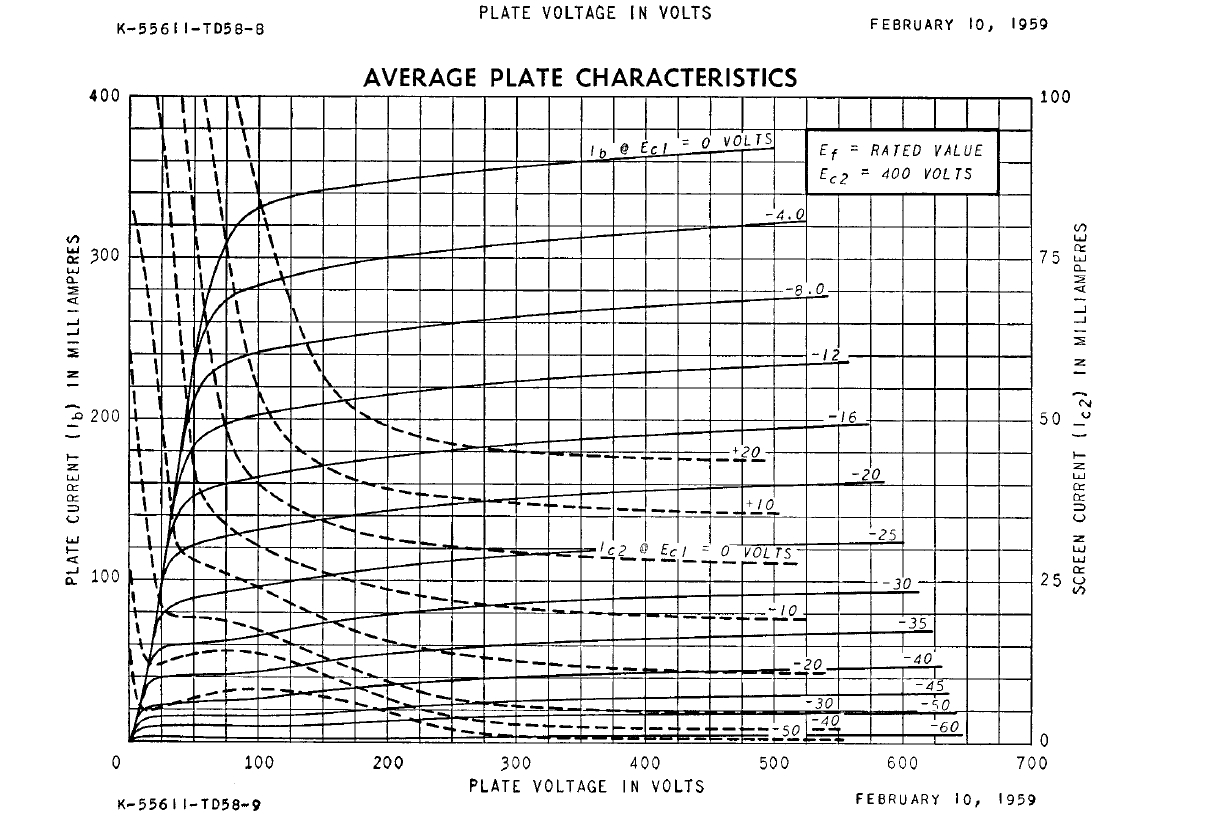

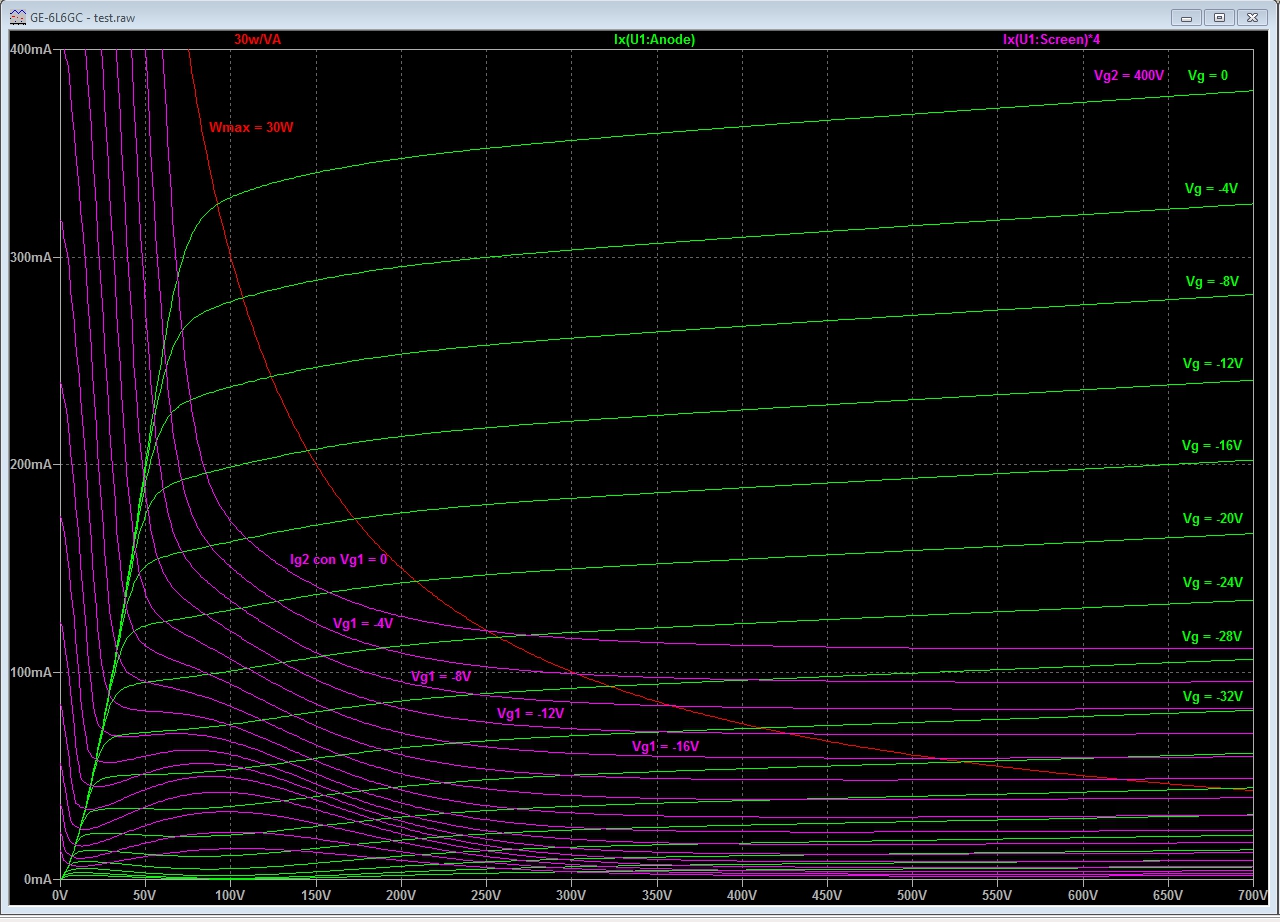

6L6GC - VG2_400V_datasheet.jpg

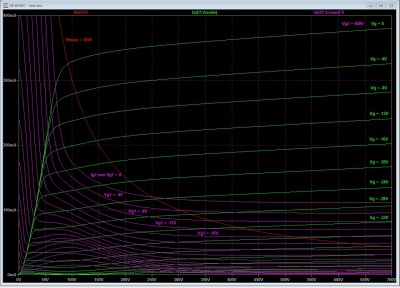

6L6GC - VG2_400V_spice.jpg

Avatar utente
Dom
Braccio destro di Roger Mayer
Braccio destro di Roger Mayer
Messaggi: 1626
Iscritto il: 07/09/2013, 15:38
Località: Abruzzo (Te)

Re: LTspice e valvole

Messaggio da Dom » 06/01/2021, 19:39

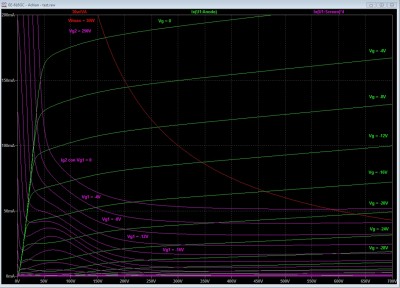

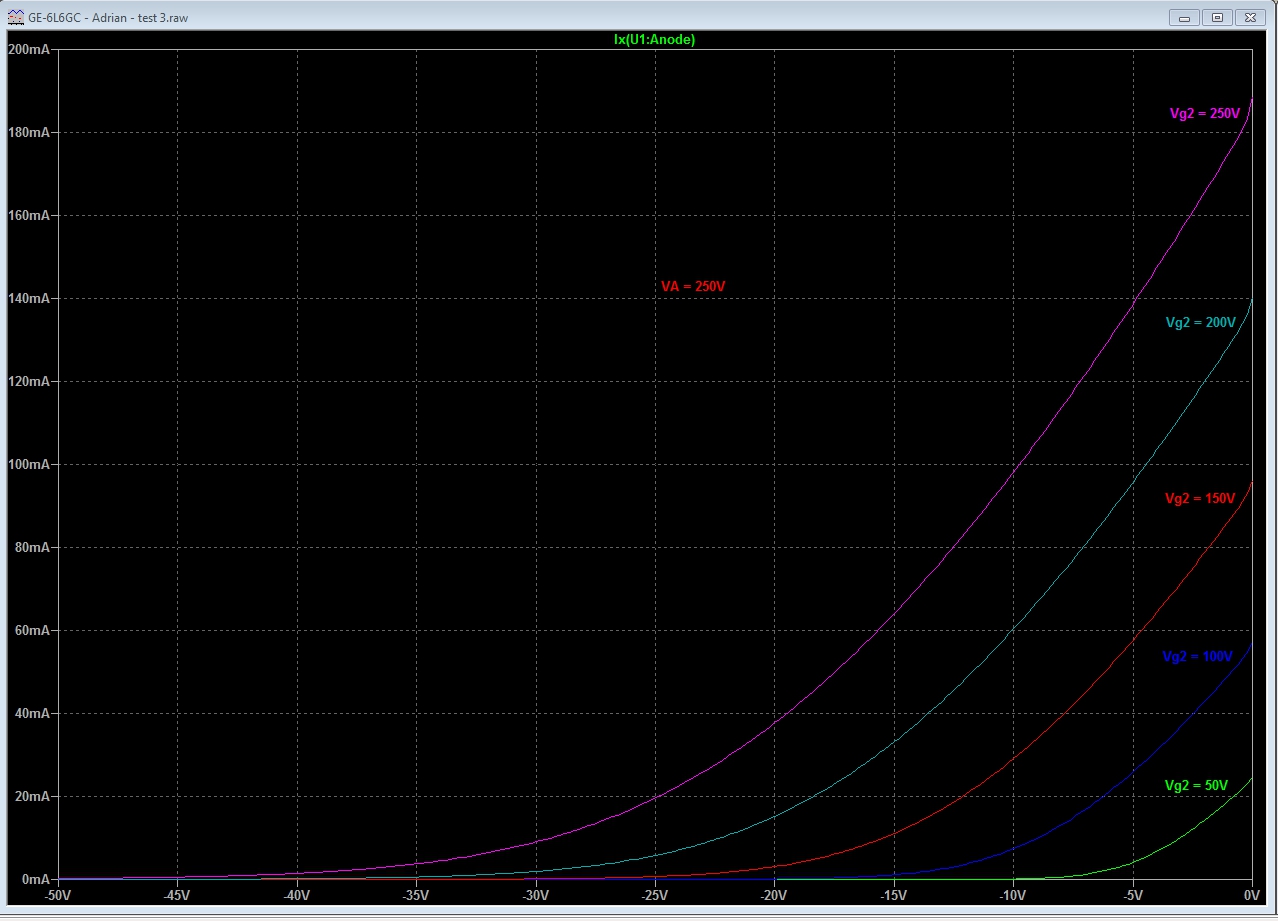

6L6GC - A.T.C._datasheet.jpg
6L6GC - A.T.C._spice - test 3.jpg

Avatar utente
Dom
Braccio destro di Roger Mayer
Braccio destro di Roger Mayer
Messaggi: 1626
Iscritto il: 07/09/2013, 15:38
Località: Abruzzo (Te)

Re: LTspice e valvole

Messaggio da Dom » 06/01/2021, 19:45

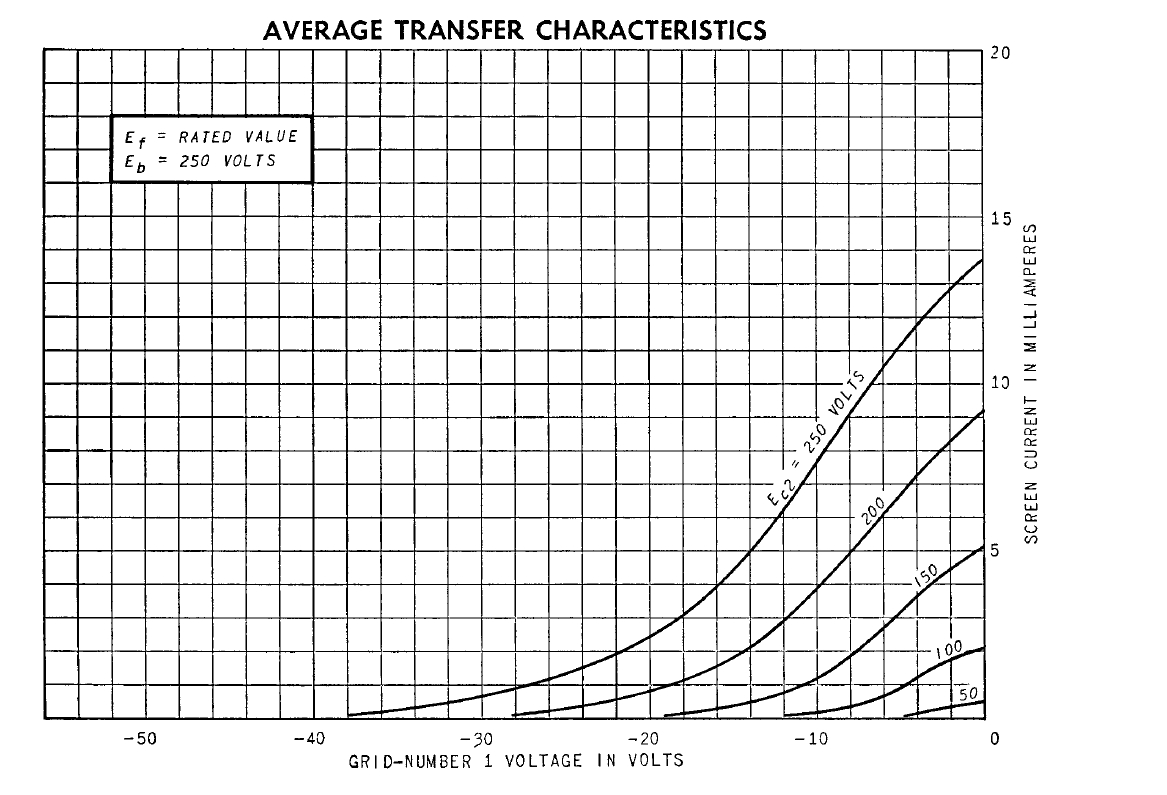

6L6GC - A.T.C._datasheet 2.jpg
6L6GC - A.T.C._spice - test 4.jpg
E finalmente è possibile progettare un qualsiasi stadio potendo avere curve di IA e Ig2 variabili a seconda di come varia la tensione nello stadio. Una vera goduria secondo me.

In pratica non abbiamo più dei riferimenti grafici dai datasheet solo a 250V di Vg2 o di 300V.

E' possibile ottenere le curve relative ad uno stadio polarizzato in qualsiasi modo.

Avatar utente
Dom
Braccio destro di Roger Mayer
Braccio destro di Roger Mayer
Messaggi: 1626
Iscritto il: 07/09/2013, 15:38
Località: Abruzzo (Te)

Re: LTspice e valvole

Messaggio da Dom » 06/01/2021, 19:52

...Mi ero dimenticato il Push pull come esempio:

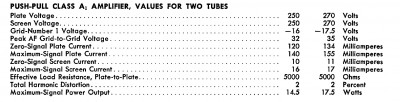

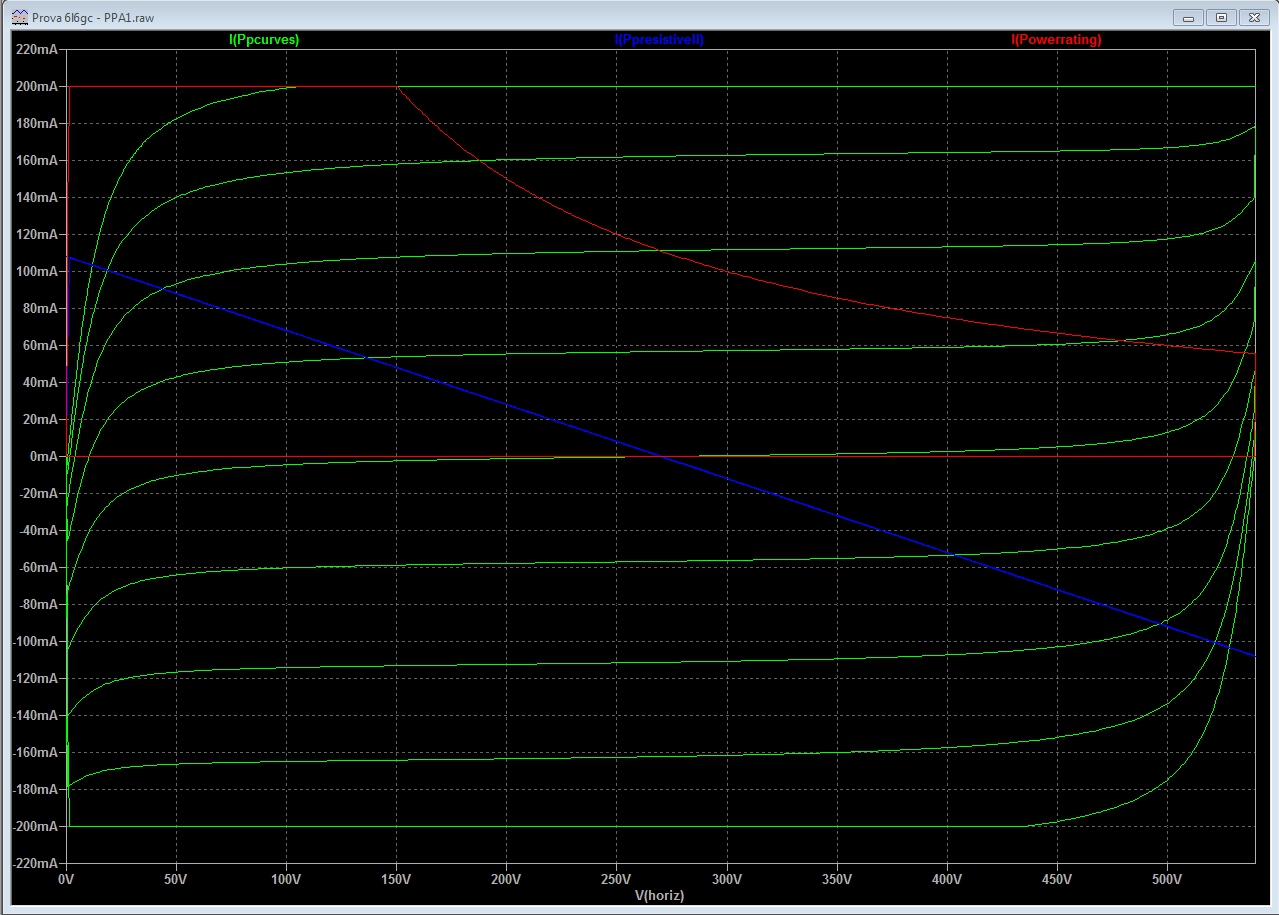

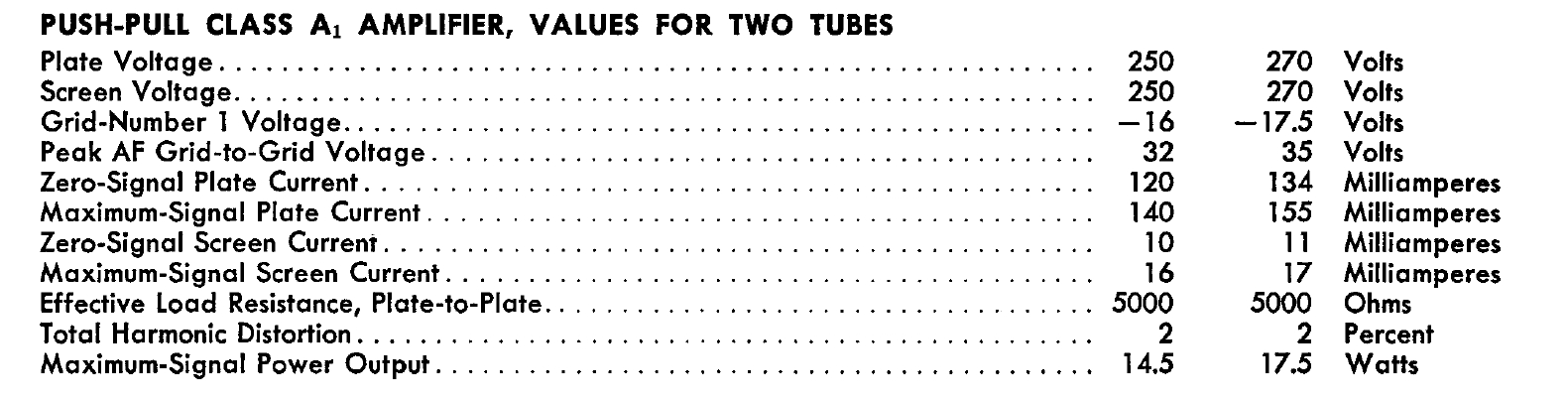

Prova 6l6gc - PPA1 - datasheet.jpg

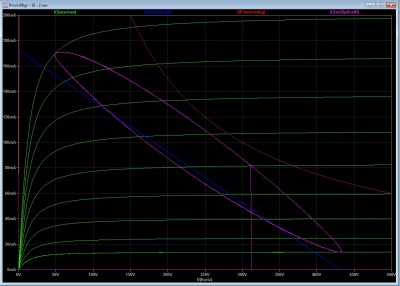

Prova 6l6gc - PPA1 - plot1.jpg

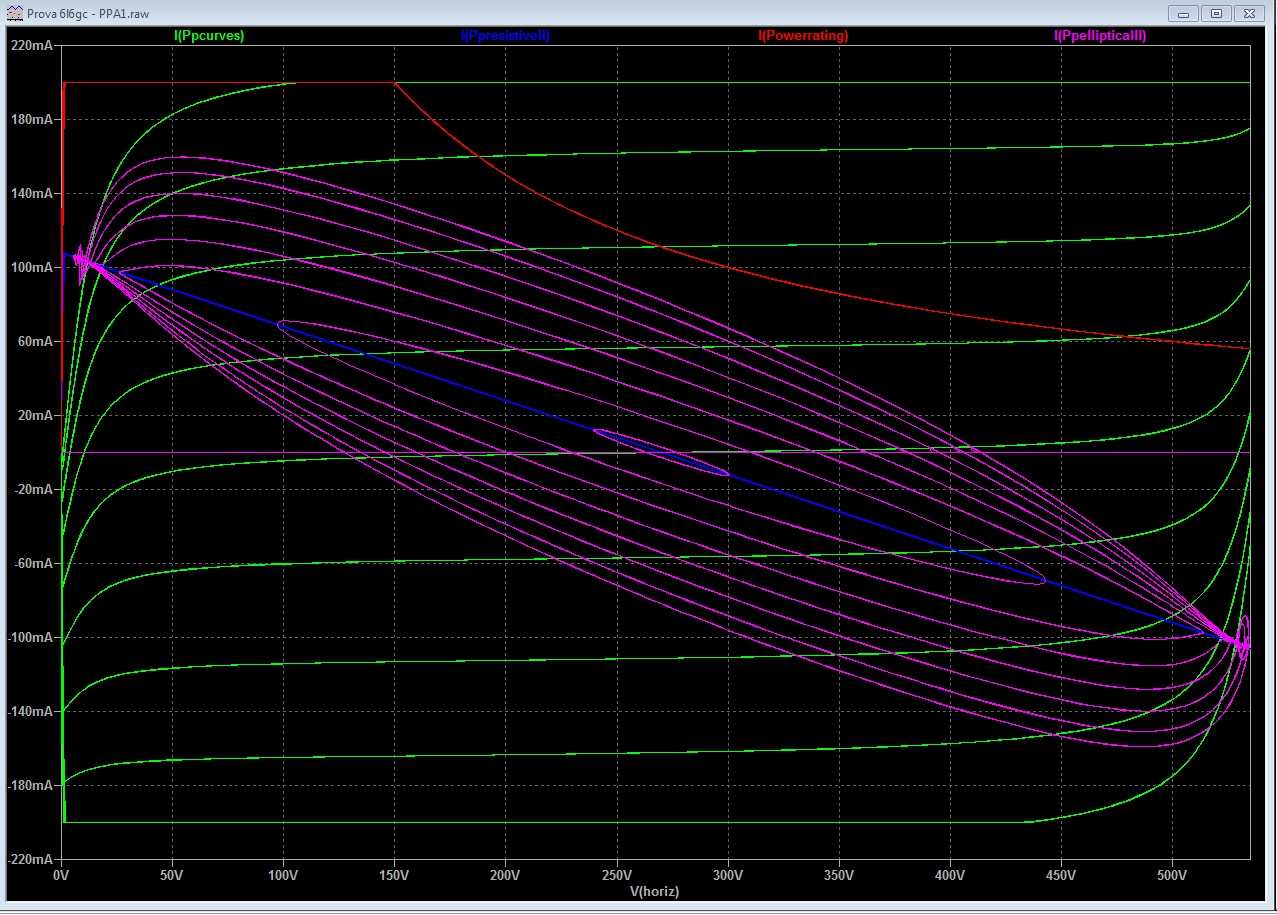

Prova 6l6gc - PPA1 - plot2.jpg

Avatar utente
robi
Amministratore
Amministratore
Messaggi: 9115
Iscritto il: 17/12/2006, 13:57
Località: Alba

Re: LTspice e valvole

Messaggio da robi » 06/01/2021, 21:51

Grande Dom!
Quali estensioni ti servono? Così le aggiungo.

Avatar utente
Dom
Braccio destro di Roger Mayer
Braccio destro di Roger Mayer
Messaggi: 1626
Iscritto il: 07/09/2013, 15:38
Località: Abruzzo (Te)

Re: LTspice e valvole

Messaggio da Dom » 07/01/2021, 7:40

Aggiungo il file della libreria zippato. Buone simulazioni.
tetrode (1).rar
(3.55 KiB) Scaricato 108 volte

Avatar utente
luix
Amministratore
Amministratore
Messaggi: 3422
Iscritto il: 06/05/2006, 14:26

Re: LTspice e valvole

Messaggio da luix » 07/01/2021, 12:46

Dom ha scritto:
06/01/2021, 19:52
...Mi ero dimenticato il Push pull come esempio:

Prova 6l6gc - PPA1 - datasheet.jpg

Prova 6l6gc - PPA1 - plot1.jpg

Prova 6l6gc - PPA1 - plot2.jpg
Fantastico! Che carico hai usato per simulare la linea di carico ellittica?

Posteresti anche lo schema elettrico?

Avatar utente
Dom
Braccio destro di Roger Mayer
Braccio destro di Roger Mayer
Messaggi: 1626
Iscritto il: 07/09/2013, 15:38
Località: Abruzzo (Te)

Re: LTspice e valvole

Messaggio da Dom » 07/01/2021, 14:28

Ciao Luix.
È tutto postato sui post precedenti. Hai 2 files.asc liberamente scaricabili. Uno ti permette di simulare anche l'ultralineare.

I carichi sono forniti sempre nello schema. Hai una resistenza/impedenza da 8 ohm al secondario del trasformatore di uscita."l2 - r5 - c2" simulano il carico.

Avatar utente
Dom
Braccio destro di Roger Mayer
Braccio destro di Roger Mayer
Messaggi: 1626
Iscritto il: 07/09/2013, 15:38
Località: Abruzzo (Te)

Re: LTspice e valvole

Messaggio da Dom » 07/01/2021, 14:31

Dom ha scritto:
06/01/2021, 19:31
Il tizio che ha sviluppato e reso pubblico lo schema, è davvero molto bravo.

In pratica dallo schema è possibile simulare:

1 - Curve caratteristiche
2 - Curva di dissipazione massima
3 - Retta di carico DC
4 - Retta di carico AC - ellittica

Sia in Pushpull che in Single Ended!

5 - Analisi in frequenza di un segnale in AC all'ingresso e di conseguenza tutte le misure possibili in uscita, come per esempio la distorsione armonica.
6 - Simulazioni anche in Ultralineare

Posto gli schemi:

eliptical load lines3.asc

eliptical load lines3ul.asc

La libreria non riesco a postarla, ma invito chiunque voglia provare questi test a farlo con le proprie librerie oltre a quelle che si trovano cmq anche nel sito da dove ho preso lo schema.
Libreria originale dello schema è stata postata in un file.rar.

Avatar utente
luix
Amministratore
Amministratore
Messaggi: 3422
Iscritto il: 06/05/2006, 14:26

Re: LTspice e valvole

Messaggio da luix » 07/01/2021, 14:33

Mi sono perso un bel po di tuoi post!! :ohhh:

Ormai sono fritto, tra poco mi ricoverano! :down:

Avatar utente
Dom
Braccio destro di Roger Mayer
Braccio destro di Roger Mayer
Messaggi: 1626
Iscritto il: 07/09/2013, 15:38
Località: Abruzzo (Te)

Re: LTspice e valvole

Messaggio da Dom » 07/01/2021, 14:36

...Ho postato troppa roba in un paio di giornate. Quindi può esserti sfuggito.

Avatar utente
robi
Amministratore
Amministratore
Messaggi: 9115
Iscritto il: 17/12/2006, 13:57
Località: Alba

Re: LTspice e valvole

Messaggio da robi » 07/01/2021, 15:07

Ciao Dom,

hai fatto un lavorone, e grazie di aver caricato i file in formato zippato.
Un altro metodo di includere i codici in modo palese, è inserirli all'interno del codice "code". Ad esempio:

Codice: Seleziona tutto

.SUBCKT 12AX7 A G K H1 H2
XV1 A G K H1 H2 TRIODE
+PARAMS: RCO= 6.2 RHO= 42 HTV= 6.3 HWU= 10.5
+ LIP= 1.5 LIF= 0.000016 RAF= 0.076498 RAS= 1 CDO=-0.53056
+ RAP= 0.18 ERP= 1.5
+ MU0= 87.302 MUR=-0.013621 EMC= 0.00000111
+ GCO=-0.2 GCF= 0.00001
+ CGA=3.90E-12 CGK=2.40E-12 CAK=7.00E-13
.ENDS
Con l'indicazione di salvarlo in formato lib o inc o cos'altro.

Rispondi
