swich ds-1 K***ey u**ra

[danyfender]

sn nuovo in questo forum...complimenti x i contenuti...davvero interessanti.. :) :)

ho un piccolo problema....sto effettuando la mod K***ey u**ra...

ma ho un piccolo problema..ho preso tutti li schemi ke ci sn online ma nn sn riuscito a trovare come collegare lo swich...in molti schemi lo swich è inesistente..cè il led sulla "o" di tone ma nn lo swich ke ce nel ds1 di keenley....

qualkuno mi può aiutare??nn ce lo swich semplicemente xkè nn serve??come lo posso collegare lo swich??


grazie in anticipo x le eventuali risp :) :)

[meritil]

lo switch collega un led in serie a D4... il led è quello che viene incastrato nella O di Tone


cosa non ti quadra?

[danyfender]

mmmhh.....scusami nn sn molto pratico...purtroppo sn alle prime armi
credo di avere capito....

allora a quanto ho capito io...

disaldo il diodo D5....e nei fori inserisco e saldo rispettivamente due pezzettini di filo
lunghi circa 10cm (meglio se di colore differente) all'estremità di
questi saldate il led rosso da 3mm....

poi...capovolgo la basetta dove ho precedentemente fissato il led da 3mm metto il condensatore da 47 pF in parallelo...

ora lo swich va messo al posto del diodo D4??devo disaldare il diodo D4 e mettere lo swich nel D4??

[meritil]

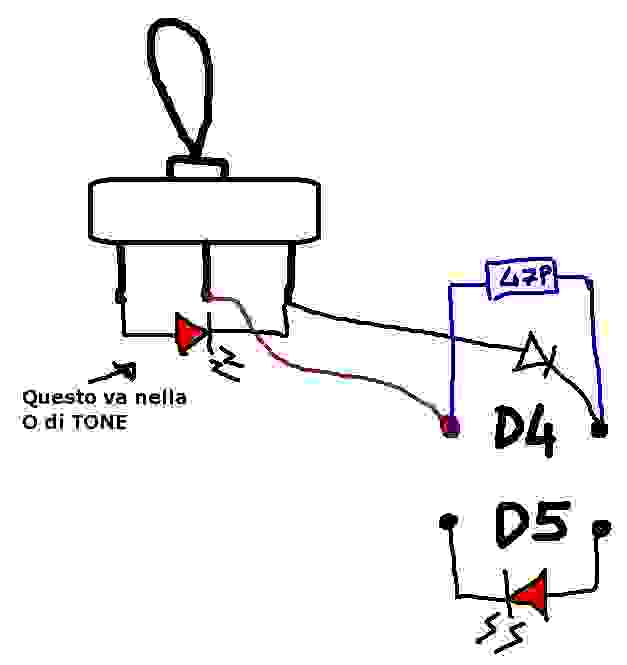

dovrebbe chiarirti le idee  fon3

[Bianchi]

Ciao una domanda quali led dovrei utilizzare sia nello switch che quello ke sostituisce il diodo d5 ?


Alex

[meritil]

dei normali led rossi da 3mm... se cambi il led del pedale con un ultrabright quello che togli puoi recuperarlo per uno dei due.. (la chiamano mossa del genovese  )



Ciao

[meritil]

ps@bianchi: questa dello switch è solo una parte della mod in questione per il ds1... anche se forse già lo sai.. lo sottolineo altrimenti qualcuno si potrebbe confondere

[Bianchi]

si sarebbe quella che chiamano "modifica visibile all'occhio" ?

La modifica ult*a si ferma normalmente, invece la visibile aggiunge con lo switch il led di clip in serie giusto?


Alex

[danyfender]

dovrebbe chiarirti le idee  fon3

grazie meritil...ho affettuato la modifica in questione nel mio ds-1...purtroppo però ho seguito il tuo schema riguardo allo swich ma nn mi funziona lo swich...il pedale funziona ma lo lo swich nn funziona ed il led nn si accende...ho potuto notare inoltre ke con tale modifica il pedale nn mi sembra vada a meraviglia..ha un suono quasi di un overdrive...x fargli uscire una bella distrorsione bisogna saparare il controllo "dist" a palla...come mai??

credo di avere seguito bene il tuo disegno anke xk è abbastaza kiaro..ma nn capisco coma mai nn funziona...il diodo d4 ke va in serie al condensatore è quello originale vero?ed il diodo d5 va sostituito con il led da 3mm giusto?...

[meritil]

che vuol dire che non ti funziona lo switch? il suono esce o non esce? i led rossi si accendono ma non nel senso classico dela parola... cominciano a tremulare quando clippano.. cioè quando meni sulle corde per esempio... quindi non ti aspettare che il led si accenda muovendo la levetta dello switch e viceversa, questa volta stanno agendo da diodo di clipping e non da segnalatore luminoso

qual'è il condensatore in serie? il 47pf?

è in parallelo.... l'hai montato bene?

verifica la polarità dei diodi e assicurati che stai seguendo il verso giusto


di mod ultra ne ho fatte parecchie e switchando il suono cambia molto, controlla bene se non senti cambiamenti.

[Chele]

Ciao
Se guardi qua riesci a sistemare tutti i tuoi problemi.... è fatto veramente bene.
Io ho completato la mia mondifica proprio stasera e suona da favola!!!!

http://www.geocities.com/overdrivespide ... leyds1.htm

http://www.robertkeeley.com/audio6l6/dstech.html

Ciao!
