Equalizzatore 10 Bande

[davidefender]

Ciao Fix!

Sono contento che tu abbia risolto!

Quelle resistenze da 100ohm servono per fare un filtro sull'alimentazione con i condensatori da 4.7uF. Credo che, ora che hai messo i regolatori, potresti eliminare quelle res + cond, dovresti poter innalzare la tensione di alimentazione (quelle resistenze disperdono una tensione pari all'assorbimento dell'effetto (Ampére) * 100, proprio per la semplicissima legge di ohm.



P.S. Qual'è il "topic dedicato" per vedere lo schema???

[Fix_Metal]

E' in questa sezione, non l'hai visto?Ho inserito gli allegati ieri, dopo che meritil ha fixato il topic. C'era un problema col modulo di upload files. Clicca qui
Ho inserito l'alimentatore in uno scatolotto di plastica trasparente, usato per roba alimentare. Ho messo uno switch che collega il riferimento alla terra e una femmina jack stereo da 3,5mm con l'uscita duale.
Sullo chassis, ho allargato il buco che alloggiava il passacavo per la tensione di rete e inserito una femmina DIN a 3 pin. Ho fatto il cavetto e voilà!
posterò immagini.

Pensavo di inserire due pot  volume e gain, come nel modello nuovo, un footswitch per attivarlo e un led. Dispiace un po' forare lo chassis, ma francamente chissenefrega. Non ho voglia di costurirne uno nuovo solo per non forare una scatola.

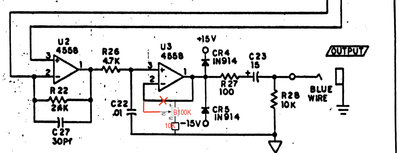

Per il volume ho trovato la modifica in allegato...che pone un guadagno variabile sull'ultimo opamp tramite il potenziometro. Per poter avere il minimo guadagno a metà pot, secondo voi come si può fare?
Il nuovo modello ha gain input e volume output. Per il gain, semplicemente un dual opamp in conf. non invertente e il gioco è fatto. Sbaglio?

[Fix_Metal]

Ok gente, ho finito con le modifiche di base
Mi mancano i due pot gain/volume.
Ora l'ho reso attivabile tramite 2PDT, inserito il MTB2, un led e ho messo l'alimentazione esterna, percui non gira più AC nel pedale.
E' fantastico, ultra silenzioso

[davidefender]

io credo che il tuo progetto meriti la galleria non trovi? ce la fai a mettere tutto in PDF con le varie versioni, modifiche e quant'altro?

[Fix_Metal]

io credo che il tuo progetto meriti la galleria non trovi? ce la fai a mettere tutto in PDF con le varie versioni, modifiche e quant'altro?

Sì non è un gran problema. Faccio tutto domani se riesco.

[davidefender]

ma questo PDF?
non permetterò mai che il tuo lavoro si perda nei mille topic del forum!
appena è pronto fammi un fischio che chiederò ai superiori di metterlo in bella vista!

[Fix_Metal]

ma questo PDF?
non permetterò mai che il tuo lavoro si perda nei mille topic del forum!
appena è pronto fammi un fischio che chiederò ai superiori di metterlo in bella vista!

Non sono riuscito a lavorarci la settimana scorsa. Stasera dopo l'uni dovrei avere tempo.
p.s. mi sembra che i superiori (e pure gli inferiori ) non se lo siano inculati troppo sto progetto. Cavoli, a me sembrava lo schema del secolo, visto che non se ne sapeva niente al riguardo. vabbè.

[Intripped]

...io lo sto seguendo...

[w4r4n]

....io lo sto aspettando...

[fr3d]

...idem

[Fix_Metal]

Giusto per la cronaca: sto cercando di far andare i pot gain/volume correttamente non ho abbandonato il progetto
stay tuned

[davidefender]

sto' tuned, sto' tuned nun te preoccupà!

[mario.ferroni]

Domandina scrausa...fix_metal i pot da quanto sono? ho trovato schemi con 50k e altri con 20k...io puntualmente li avrei a lavoro da 10k
Quanto danno farei a mettere questi?

[Fix_Metal]

Domandina scrausa...fix_metal i pot da quanto sono? ho trovato schemi con 50k e altri con 20k...io puntualmente li avrei a lavoro da 10k
Quanto danno farei a mettere questi?

C'è lo schema nel topic di là.
I pot sono da 15K lineari, con tolleranza al 20% a quanto pare. Ho misurato singolarmente i pot, e vanno da 10,5K a 17K circa.

[Fix_Metal]

Ok ho rimontato il circuito. Funziona abbastanza bene. Ho provato a inserire dei cap elettrolitici al posto dei tantalio ma sembravano troppo secchi. Parlo dei tantalio usati per i vari tagli delle frequenze basse.

Ho inserito un pot per il volume, 100K lineare a slitta, come daschema.
Si ha un incremento incredibile di volume da metà corsa in poi. Se inserito in fx loop parallelo, va in oscillazione alla massima escursione del pot.
A causa della tolleranza il pot misurava 84K circa. Per questo ho inserito un mini trimmer al posto di una R da 10K, in modo da avere un buon rapporto corsa del pot/quantità di volume.

Ho inserito un pot (uguale all'altro, anche questo misurava 84K circa) anche sul primo opamp, per modificare il gain di input nel circuito.
Dalle prove su matlab, con questa configurazione si ottiene lo stesso taglio effettuato dall'opamp originale con il pot al max...
Questa modifica è inudibile se l'EQ è inserito come: chitarra->EQ->amp
Si sente leggermente se inserito in fx loop seriale e parallelo. Non provoca oscillazione.

Le eventuali migliorie sono:

• capire da cosa è provocata l'oscillazione in FX parallelo
• migliorare la risposta del pot gain, mantenendo lo sfasamento intatto

Per i curiosi, il bode del primo opamp, riferito morsetto d'uscita/morsetto invertente, è in allegato.
